Κατά το σχεδιασμό σύγχρονων ηλεκτρονικών κυκλωμάτων, η επιλογή του σωστού επαγωγέα SMD σπάνια είναι μια καθαρά ηλεκτρική απόφαση. Οι μηχανικοί πρέπει να εξισορροπήσουν την απόδοση, τον έλεγχο EMI, τους περιορισμούς μεγέθους και το κόστος - και ένα από τα πιο συνηθισμένα ερωτήματα που προκύπτουν είναι εάν θα χρησιμοποιήσουνθωρακισμένο ή μη θωρακισμένο πηνίο SMD.
Με την πρώτη ματιά, η διαφορά μπορεί να φαίνεται ξεκάθαρη. Στην πράξη, ωστόσο, η επιλογή μπορεί να επηρεάσει σημαντικά τη σταθερότητα του κυκλώματος, την απόδοση του θορύβου και τη μακροπρόθεσμη αξιοπιστία.
Κατανόηση της βασικής διαφοράς
Η κύρια διάκριση μεταξύ θωρακισμένων και μη θωρακισμένων επαγωγέων SMD έγκειται στον τρόπο διαχείρισης του μαγνητικού πεδίου.
Οι μη θωρακισμένοι επαγωγείς επιτρέπουν στο μαγνητικό τους πεδίο να ακτινοβολεί ελεύθερα στον περιβάλλοντα χώρο. Αυτή η ανοιχτή δομή οδηγεί συχνά σε χαμηλότερο κόστος και, σε ορισμένες περιπτώσεις, υψηλότερη απόδοση λόγω μειωμένων απωλειών πυρήνα. Ωστόσο, αυξάνει επίσης τον κίνδυνο ηλεκτρομαγνητικών παρεμβολών (EMI), ειδικά σε συμπαγή ή ευαίσθητα σε θόρυβο-σχεδιασμούς.
Οι θωρακισμένοι επαγωγείς SMD, αντίθετα, χρησιμοποιούν μια μαγνητική ή σύνθετη δομή για να περιορίσουν το μαγνητικό πεδίο μέσα στο εξάρτημα. Αυτός ο περιορισμός μειώνει σημαντικά τον εκπεμπόμενο θόρυβο και ελαχιστοποιεί την αλληλεπίδραση με κοντινά ίχνη και εξαρτήματα - που αποτελεί αυξανόμενη ανησυχία στις σημερινές διατάξεις PCB υψηλής-πυκνότητας.
Όταν τα μη θωρακισμένα πηνία SMD έχουν νόημα
Τα μη θωρακισμένα πηνία εξακολουθούν να έχουν θέση στα σύγχρονα ηλεκτρονικά, ιδιαίτερα σε σχέδια όπου ο χώρος διάταξης είναι γενναιόδωρος και το EMI είναι λιγότερο κρίσιμο.
Συχνά είναι κατάλληλα για:
Απλά κυκλώματα ισχύος με χαμηλή πυκνότητα εξαρτημάτων
Ηλεκτρονικά είδη ευρείας κατανάλωσης-με ευαισθησία στο κόστος
Εφαρμογές όπου η απόσταση μεταξύ των στοιχείων μειώνει φυσικά τις παρεμβολές
Σε αυτά τα σενάρια, οι μη θωρακισμένοι επαγωγείς μπορούν να προσφέρουν αποδεκτή απόδοση χωρίς να προσθέτουν περιττό κόστος ή πολυπλοκότητα.
Γιατί τα θωρακισμένα πηνία γίνονται η προτιμώμενη επιλογή
Καθώς τα ηλεκτρονικά συστήματα γίνονται μικρότερα και πιο ολοκληρωμένα, ο έλεγχος EMI έχει περάσει από μια δευτερεύουσα προϋπόθεση σε μια κύρια απαίτηση σχεδιασμού. Οι θωρακισμένοι επαγωγείς SMD αντιμετωπίζουν αυτήν την πρόκληση άμεσα.
Συνήθως επιλέγονται για:
DC-Μετατροπείς DC και IC διαχείρισης ενέργειας
Συμπαγείς ηλεκτρονικά βιομηχανικά και αυτοκίνητα
Εφαρμογές με υψηλό-ρεύμα όπου η μαγνητική σύζευξη θα μπορούσε να αποσταθεροποιήσει τα κοντινά κυκλώματα
Σχέδια που απαιτούν προβλέψιμη, επαναλαμβανόμενη απόδοση σε όλες τις παρτίδες παραγωγής
Μειώνοντας τα αδέσποτα μαγνητικά πεδία, τα θωρακισμένα πηνία συμβάλλουν στη διατήρηση της ακεραιότητας του σήματος και απλοποιούν τη συμμόρφωση με τα πρότυπα EMC - εξοικονομώντας συχνά χρόνο κατά την πιστοποίηση και την αντιμετώπιση προβλημάτων.
Performance Trade-Οι μηχανικοί της Offs θα πρέπει να το λάβουν υπόψη
Η απόφαση δεν αφορά αποκλειστικά τη θωράκιση. Βασικές παράμετροι όπωςΑντίσταση DC (DCR), η βαθμολογία ρεύματος, η θερμική συμπεριφορά και τα χαρακτηριστικά κορεσμού παίζουν επίσης ρόλο.
Τα θωρακισμένα επαγωγικά συνήθως προσφέρουν:
Καλύτερη απόδοση EMI
Πιο σταθερή αυτεπαγωγή υπό φορτίο
Βελτιωμένη συμπεριφορά σε πυκνές διατάξεις
Οι μη θωρακισμένοι επαγωγείς μπορεί να παρέχουν:
Χαμηλότερο κόστος
Ελαφρώς υψηλότερη απόδοση σε συγκεκριμένα περιβάλλοντα χαμηλού-θορύβου
Η βέλτιστη επιλογή εξαρτάται από το πλήρες πλαίσιο του συστήματος, όχι μόνο από τον ίδιο τον επαγωγέα.

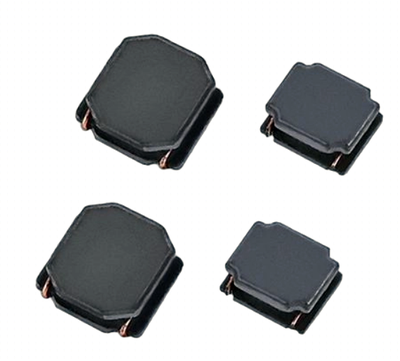

Όπου ταιριάζουν τα θωρακισμένα πηνία SMD της σειράς LPS
Εδώ είναι σημαντικός ο σχεδιασμός σε επίπεδο προϊόντος-. Τα πηνία SMD της σειράς LPS έχουν σχεδιαστεί για να καλύπτουν την αυξανόμενη ζήτησησυμπαγείς, θωρακισμένοι επαγωγείς ισχύοςπου αποδίδουν αξιόπιστα σε-περιορισμένες και ευαίσθητες σε θόρυβο-εφαρμογές.
Με χαμηλή αντίσταση DC, ισχυρή ικανότητα χειρισμού ρεύματος και αποτελεσματική μαγνητική θωράκιση, οι επαγωγείς LPS είναι κατάλληλοι για σύγχρονα κυκλώματα διαχείρισης ισχύος όπου πρέπει να συνυπάρχουν απόδοση και καταστολή EMI. Ο σχεδιασμός επιφανειακής βάσης-υποστηρίζει επίσης αυτοματοποιημένη συναρμολόγηση, καθιστώντας τα πρακτικά για παραγωγή όγκου.
Για μηχανικούς που εργάζονται σε μετατροπείς DC-DC, ενσωματωμένες μονάδες ισχύος ή πυκνοκατοικημένα PCB, θωρακισμένες λύσεις όπως η σειρά LPS μπορούν να μειώσουν τον κίνδυνο σχεδιασμού βελτιώνοντας παράλληλα τη συνολική στιβαρότητα του συστήματος.
Επιλέγοντας με σιγουριά
Τελικά, το ερώτημα δεν είναι αν τα θωρακισμένα ή μη θωρακισμένα επαγωγικά είναι "καλύτερα", αλλά ποια επιλογή ευθυγραμμίζεται καλύτερα με τις απαιτήσεις της εφαρμογής σας. Καθώς τα συστήματα συνεχίζουν να συρρικνώνονται και οι προσδοκίες απόδοσης αυξάνονται, το περιθώριο σφάλματος μειώνεται.
Η κατανόηση του τρόπου με τον οποίο η θωράκιση επηρεάζει την πραγματική-συμπεριφορά του κυκλώματος στον κόσμο βοηθά τους μηχανικούς να κάνουν συνειδητές επιλογές νωρίς στον κύκλο σχεδίασης - πολύ πριν εμφανιστούν προβλήματα EMI στη δοκιμή ή την παραγωγή.
Εάν εξερευνάτε λύσεις θωρακισμένων πηνίων SMD ή αξιολογείτε επιλογές για τον επόμενο σχεδιασμό ισχύος σας, η σειρά LPS της SHINHOM προσφέρει μια ισορροπημένη προσέγγιση απόδοσης, αξιοπιστίας και κατασκευαστικής ικανότητας.
Για τεχνικές λεπτομέρειες ή υποστήριξη εφαρμογών, μη διστάσετε να επικοινωνήσετε μαζί μας στοsales@shinhom.com.
