Έχετε περάσει μήνες τελειοποιώντας ένα ηλεκτρονικό σχέδιο μόνο για να το δείτε να αποτυγχάνει την τελευταία στιγμή λόγω δοκιμών ηλεκτρομαγνητικής συμβατότητας; Ο πιο συνηθισμένος αλλά συχνά αγνοούμενος ένοχος πίσω από ζητήματα ηλεκτρομαγνητικών παρεμβολών (EMI) δεν είναι ο σχεδιασμός του κυκλώματος πυρήνα-είναι το καλώδιο τροφοδοσίας AC.Καλώδιο τροφοδοσίας AC υψηλής ποιότητας-φίλτρο EMIείναι επομένως κρίσιμο. Δεν είναι απλώς ένα στοιχείο συμμόρφωσης. είναι ο θεματοφύλακας της απόδοσης και της αξιοπιστίας του προϊόντος σας.
Γιατί ο εξοπλισμός σας χρειάζεται φίλτρο EMI
Σκεφτείτε ένα φίλτρο EMI ως φύλακας στην είσοδο ρεύματος της ηλεκτρονικής σας συσκευής. Αποτρέπει ενεργά τον επιβλαβή θόρυβο υψηλής-συχνότητας από την είσοδο στη συσκευή (όπου θα μπορούσε να διακόψει τη λειτουργία) ή τη διαρροή (μόλυνση γραμμών ηλεκτρικού ρεύματος και παρεμβολές σε άλλο εξοπλισμό). Αυτό δεν αφορά μόνο την επιτυχία σε ρυθμιστικές δοκιμές όπως το CISPR 32 - πρόκειται για τη διασφάλιση της αξιόπιστης λειτουργίας του προϊόντος σας σε ηλεκτρικά θορυβώδη περιβάλλοντα.
Δεν είναι απλώς ένα φίλτρο. Είναι μια στρατηγική επιλογή
Η επιλογή ενός φίλτρου EMI υπερβαίνει τον απλό έλεγχο του ονομαστικού ρεύματος και της τάσης. Από τις προδιαγραφές του προϊόντος, βλέπουμε ότι τα φίλτρα κατηγοριοποιούνται σχολαστικά για διαφορετικές εφαρμογές για κάποιο λόγο. Για παράδειγμα:
Ιατρικός εξοπλισμός: A Σειρά PE2000Το φίλτρο για μια οθόνη ασθενούς δεν επιλέγεται μόνο για τη βαθμολογία 1-10Α. Η κρίσιμη παράμετρος εδώ είναι συχνάχαμηλό ρεύμα διαρροήςγια τη διασφάλιση της ασφάλειας των ασθενών, βασικό στοιχείο για πρότυπα όπως το IEC 60601-1.
Βιομηχανικοί δίσκοι και μετατροπείς:Ένα στιβαρόPE3000 τριφασικό-φίλτροέχει σχεδιαστεί για να χειρίζεται τον σκληρό θόρυβο που δημιουργείται από τους κινητήρες και τους μετατροπείς συχνότητας στον βιομηχανικό αυτοματισμό. Ο σχεδιασμός του εστιάζει στην υψηλή αξιοπιστία και την αποτελεσματική καταστολή σε θορυβώδη περιβάλλοντα.
Θωρακισμένα δωμάτια και στρατιωτικές εφαρμογές:ΟΣειρά DL-υπερ-φίλτρα χαμηλής διαρροήςβρίσκονται σε ένα δικό τους πρωτάθλημα. Προσφέρουν απώλεια εισαγωγής έως και 100dB από πολύ χαμηλές συχνότητες, κάτι που είναι απολύτως κρίσιμο για την ασφάλεια των δεδομένων και την ακεραιότητα του σήματος σε ευαίσθητες εγκαταστάσεις. Αυτό δεν είναι τυπικό στοιχείο. είναι μια προσαρμοσμένη-μηχανική λύση.
Η παγίδα: Γιατί ένα "συμβατό" φίλτρο μπορεί να σας αποτύχει
Αυτό είναι το μυστικό που δεν τονίζουν πάντα τα φύλλα δεδομένων: η απόδοση ενός φίλτρου μετριέται σε ένα τέλειο εργαστηριακό περιβάλλον 50 ohm. Το πραγματικό τροφοδοτικό και ο εξοπλισμός σας δεν παρουσιάζουν σύνθετη αντίσταση 50 ohm. Αυτή η αναντιστοιχία μπορεί να καταστήσει ένα φίλτρο που φαινόταν υπέροχο σε χαρτί σχεδόν άχρηστο στη συγκεκριμένη εφαρμογή σας.
Παράγοντες όπως η εσωτερική διάταξη PCB, η δρομολόγηση καλωδίων και η γείωση μπορούν να αλλάξουν δραστικά την αποτελεσματικότητα του φίλτρου. Αυτός είναι ο λόγος για τον οποίο μερικές φορές, ακόμη και με ένα φίλτρο, το σύστημά σας ενδέχεται να εξακολουθεί να αποτυγχάνει στις δοκιμές συμμόρφωσης προ-. Η λύση δεν είναι απλώς ένα φίλτρο. είναι τοδικαίωμαφίλτρο, επιλεγμένο έχοντας υπόψη ολόκληρο το σύστημα.
Πώς να κάνετε τη σωστή επιλογή: Μια πρακτική προσέγγιση
Καθορίστε το περιβάλλον σας:Είναι καταναλωτική συσκευή (Σειρά PE2600), ένας διακομιστής datacom (Σειρά PE2100), ή μια τρι-μηχανή CNC (Σειρά PE3120)? Η εφαρμογή υπαγορεύει το προφίλ θορύβου και τις απαιτήσεις ασφάλειας.
Κοιτάξτε πέρα από το ρεύμα και την τάση:Εξετάστε τοΡεύμα διαρροής(ζωτικής σημασίας για ιατρικές και καταναλωτικές συσκευές αφής),Απώλεια εισαγωγήςγραφήματα (καταλαβαίνοντας ότι αποτελούν σημείο αναφοράς και όχι εγγύηση) καιΠιστοποιήσεις Ασφαλείας.

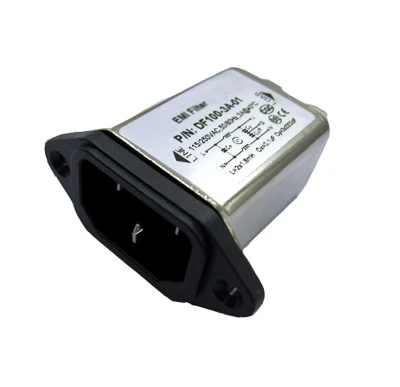

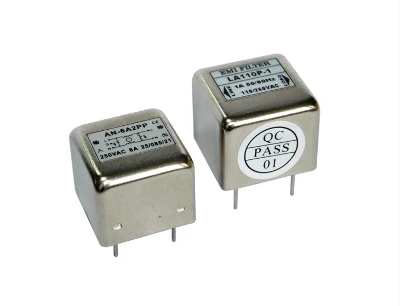

Εξετάστε τον παράγοντα μορφής:Χρειάζεστε ένα συμπαγέςΦίλτρο στήριξης PCB, τοποθετήθηκε ένα πλαίσιο-Φίλτρο εισόδου IEC (σειρά PE8000), ή υψηλό-ρεύμαβιδωτό-ακροδέκτης (σειρά PE2100)? Ο μηχανικός σχεδιασμός είναι μέρος της ηλεκτρικής λύσης.
Σχέδιο για τη χειρότερη περίπτωση:Μειώνετε πάντα το ρεύμα. Ένα φίλτρο 10Α μπορεί να χρησιμοποιηθεί καλύτερα στα 6-7A σε ζεστό, κλειστό χώρο για να διασφαλιστεί μακροπρόθεσμη αξιοπιστία.
Το πλεονέκτημα Shinhom: Το φίλτρο σας, η λύση σας
Στη Shinhom, καταλαβαίνουμε ότι οι προκλήσεις σας είναι μοναδικές. Η εκτεταμένη γκάμα-για γενική- χρήσηΣειρά LC2000φίλτρα σε εξειδικευμένοστρατιωτικός-βαθμός (PE6000)καιθωρακισμένα φίλτρα δωματίου-χτίζεται σε βαθιά γνώση εφαρμογών. Δεν πουλάμε μόνο εξαρτήματα. παρέχουμε λύσεις καταστολής EMI προσαρμοσμένες στις πραγματικές-πολυπλοκότητες του κλάδου σας.
Αντιμετωπίζετε ένα δύσκολο πρόβλημα EMI ή χρειάζεστε βοήθεια για να επιλέξετε το τέλειο φίλτρο για το επόμενο έργο σας; Η ομάδα τεχνικής υποστήριξης μας είναι έτοιμη να σας βοηθήσει να αντιμετωπίσετε αυτές τις προκλήσεις.
Επικοινωνήστε μαζί μας σήμερα στοsales@shinhom.com, και ας βεβαιωθούμε ότι η επόμενη σχεδίασή σας δεν είναι μόνο συμβατή αλλά και εξαιρετικά στιβαρή.
