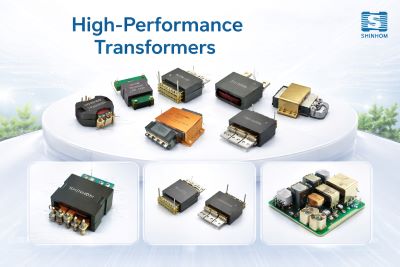

Καθώς οι γρήγοροι φορτιστές GaN, τα συστήματα αυτοκινήτου 48V και οι συσκευές τεχνητής νοημοσύνης συνεχίζουν να απαιτούν υψηλότερη πυκνότητα και απόδοση ισχύος, οι μηχανικοί σχεδιασμού ισχύος αντιμετωπίζουν μια κοινή πρόκληση: Πώς μπορεί να παραδοθεί περισσότερη ισχύς σε περιορισμένο χώρο ενώ ελέγχεται η αύξηση της θερμοκρασίας και οι ηλεκτρομαγνητικές παρεμβολές (EMI); Με τη δομή χαμηλού-προφίλ, την υψηλή πυκνότητα ισχύος και την εξαιρετική απόδοση υψηλής-συχνότητας, Επίπεδος μετασχηματιστής έχουν γίνει ιδανική λύση.
Γιατί οι επίπεδοι μετασχηματιστές είναι καλύτεροι για τροφοδοτικά υψηλής-πυκνότητας;
1. Βελτιστοποιημένο για εφαρμογές υψηλής-συχνότητας
Οι επίπεδοι μετασχηματιστές έχουν χαμηλές παρασιτικές παραμέτρους και λειτουργούν καλά με συσκευές ισχύος GaN και SiC που λειτουργούν σε συχνότητες από200 kHz σε700kHz.
Οι υψηλότερες συχνότητες μεταγωγής επιτρέπουν στους μετασχηματιστές να γίνονται μικρότεροι και ελαφρύτεροι.
2. Επίλυση περιορισμών χώρου
Σε εφαρμογές όπως διακομιστές τεχνητής νοημοσύνης, ενσωματωμένοι φορτιστές (OBC) και μονάδες ισχύος 48 V, το ύψος είναι συχνά ένας κρίσιμος περιορισμός σχεδιασμού.
Οι επίπεδοι μετασχηματιστές μπορούν να επιτύχουν προφίλ μόνο7,4–9,0 χλστ, περίπου το ένα-το ένα τρίτο του ύψους των συμβατικών μετασχηματιστών.
Αυτό καθιστά πολύ πιο εύκολο να επιτευχθούν τα εξαιρετικά λεπτά σχέδια.
3. Βελτιωμένη απόδοση θερμότητας και EMI
Η σφιχτά συνδεδεμένη δομή επίπεδης περιέλιξης μειώνει σημαντικά την επαγωγή διαρροής. Η χαμηλότερη επαγωγή διαρροής βοηθά στη μείωση των αιχμών τάσης και των απωλειών μεταγωγής. Η δομή του μαγνητικού πυρήνα βοηθά επίσης στην καταστολή των ηλεκτρομαγνητικών παρεμβολών στην πηγή.
Βασικοί τομείς εφαρμογής
| Εφαρμογή | Τυπική ισχύς | Προτεινόμενη σειρά | βασικά οφέλη |
| Γρήγοροι φορτιστές GaN (USB PD 3.1) | 120W | TP20DS | 9 mm profile, >97% απόδοση, χαμηλή παραγωγή θερμότητας, χαμηλό EMI |
| Μονάδες DC/DC 48V αυτοκινήτου | 71–120W | TP20BS / TP20DS | Εύρος θερμοκρασίας κατηγορίας αυτοκινήτου- (-40 βαθμοί έως +125 μοίρες ), εξαιρετική θερμική απόδοση |
| AI Edge Gateways και Servers | 90–120W | TP20CS / TP20DS | Επαγωγή χαμηλής διαρροής, χαμηλό EMI, κατάλληλο για-τροφοδοτικά επεξεργαστή υψηλής ταχύτητας |
| Βιομηχανικές Επικοινωνίες και Σταθμοί Βάσης | 20W | TPER14 | Συμπαγές μέγεθος, υψηλή αξιοπιστία, ιδανικό για τροφοδοτικά μονάδων |
| Τροφοδοτικά LED προγράμματος οδήγησης | 20–120W | TP14 / TP18 | Υψηλή απόδοση και μεγάλη διάρκεια ζωής |
Βασικά πλεονεκτήματα
Εξαιρετικά-Χαμηλό προφίλ
- Ύψος τόσο χαμηλό όσο 7,4–9,0 mm
- Περίπου το ένα-το ένα τρίτο του ύψους των παραδοσιακών λύσεων
Υψηλή απόδοση
- Αποδοτικότητα έως και 97%
- Μειωμένες απαιτήσεις θερμικής διαχείρισης
Εξαιρετικά χαμηλή αυτεπαγωγή διαρροής
- Τυπική επαγωγή διαρροής: 0,15–0,5 µH
- Χαμηλότερη πίεση ενεργοποίησης σε συσκευές ισχύος
EMI-Φιλικός σχεδιασμός
- Δομή μαγνητικής θωράκισης
- Μειωμένες εκπομπές ακτινοβολίας
Ευρύ εύρος θερμοκρασίας λειτουργίας
- -40 μοίρες έως +125 μοίρες
- Κατάλληλο για αυτοκίνητα και βιομηχανικά περιβάλλοντα
Υψηλή ικανότητα απομόνωσης
- Τάση απομόνωσης 1500 VAC
- Συμμορφώνεται με τις απαιτήσεις ασφαλείας
Υποστήριξη σχεδίασης: Γιατί να επιλέξετε τον Επίπεδο Μετασχηματιστή SHINHOM;
- Ολοκληρωμένο χαρτοφυλάκιο προϊόντων
- Ευέλικτη Προσαρμογή
-
Γρήγορη τεχνική υποστήριξη
